ERP ve EIRP HESAPLAMALARI

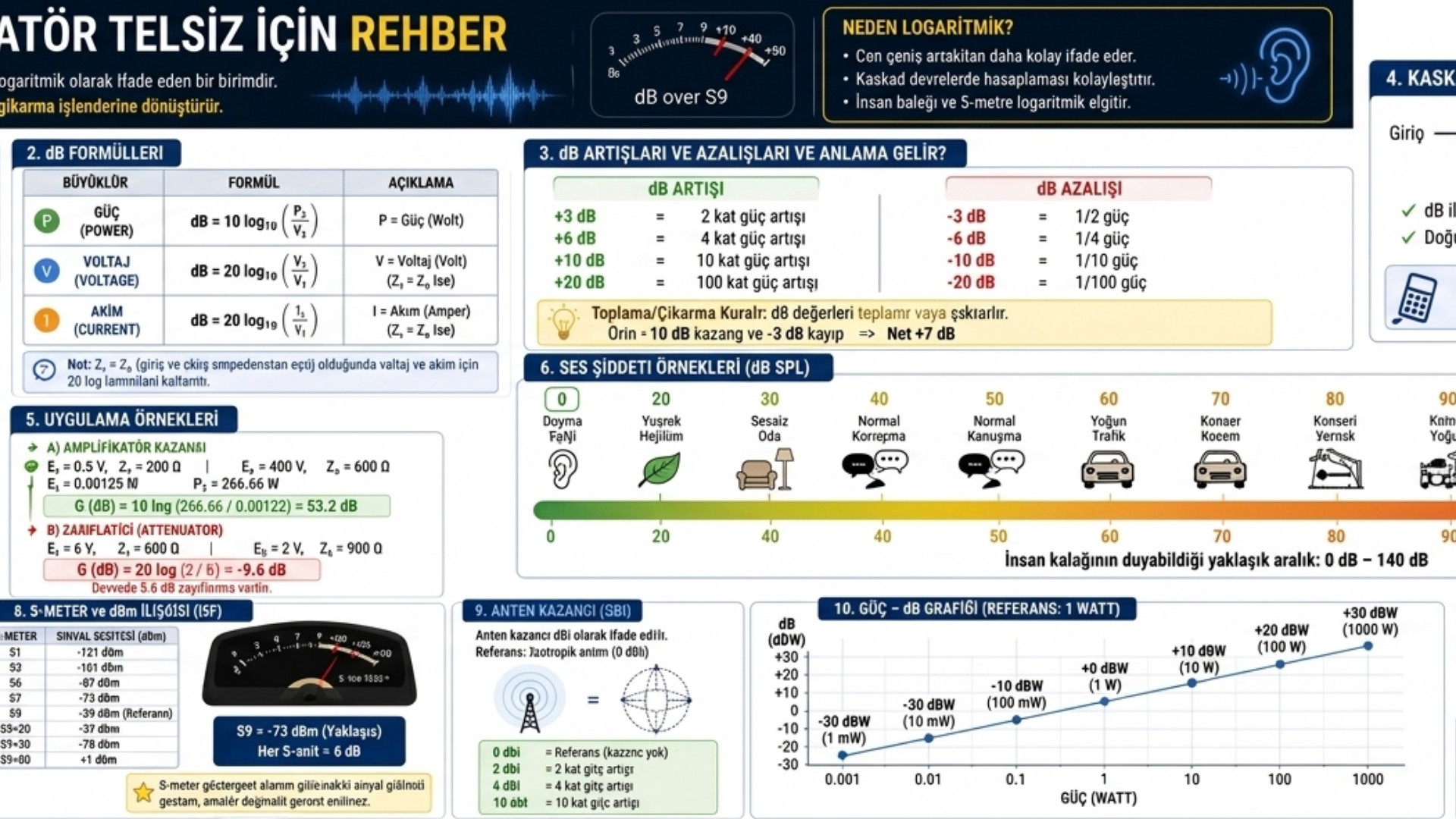

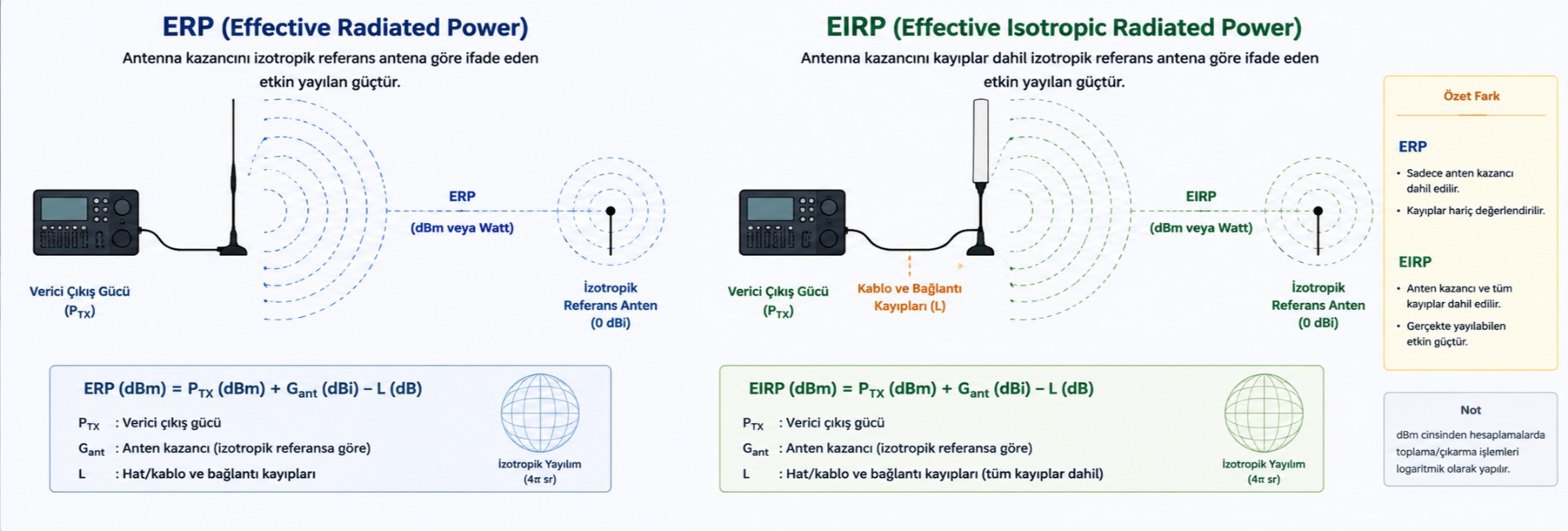

Ölçülen veya hesaplanan anten performansları genel olarak ya bir Dipol antene ya da İzotropik antene kıyaslanarak söylenir. Eğer dipol antene kıyaslanarak söylenmişse adı ERP (Effective Radiated Power) Hakiki gerçek yayın gücü olur, eğer izotropik antene göre söylenmişse adı EIRP (Effective Isotropic Radiated Power) İzotropik antene göre hakiki güç olur.

İzotropik anten hepimizin bildiği gibi Küresel (spherical) yayın yapan sıfır kazançlı sanal bir antendir. Hakiki ya da etkili yayın gücümüzü bulmak için, kazanç ve kayıplarımızı dB cinsinden hesaplayarak bulabiliriz. Bir örnek hesaplama yaparsak daha iyi anlaşılacağını zannediyorum.

Örnek Hesaplama: EIRP

Aşağıdaki verilere göre EIRP değerini hesaplayalım:

• 200 Watt çıkış gücü olan bir vericimiz var (23 dBW),
• 2.2 dB kaybı olan bir duplexer'ımız var,
• 1.8 dB kaybı olan bir besleme hattı ile besleme yapıyoruz,
• 6 dBi kazancı olan bir antenimiz var.

Formül: EIRP = GTX - LDup - Lfl + Gant
İşlem: EIRP = 23 dBW - 2,2 dB - 1,8 dB + 6 dBi = 25 dBW

Şimdi Watt olarak değerini bulalım: 25 = 10log(P) işleminden antilog 2,5 = P sonucuna ulaşırız. 2,5 sayısının anti logaritması 316,2'dir. Yani 200 Watt çıkış gücü olan bir vericinin EIRP değeri 316.2 Watt olarak okunacaktır.

ERP'ye Geçiş ve Pratik Bir Misal

Anten kazancını izotropik antene göre 6 dBi vermiştik, bunu dBd'ye çevirelim: 6 - 2.14 = 3.86 dBd olacaktır. Yukarıdaki hesaplamada anten kazancı yerine 3.86 dBd koyarsanız netice 22.86 dBW (193.2 Watt) olacaktır. Çıkış gücü 200 Watt olan vericinin ERP Mutlak gücü 193.2 Watt olarak söylenir.
